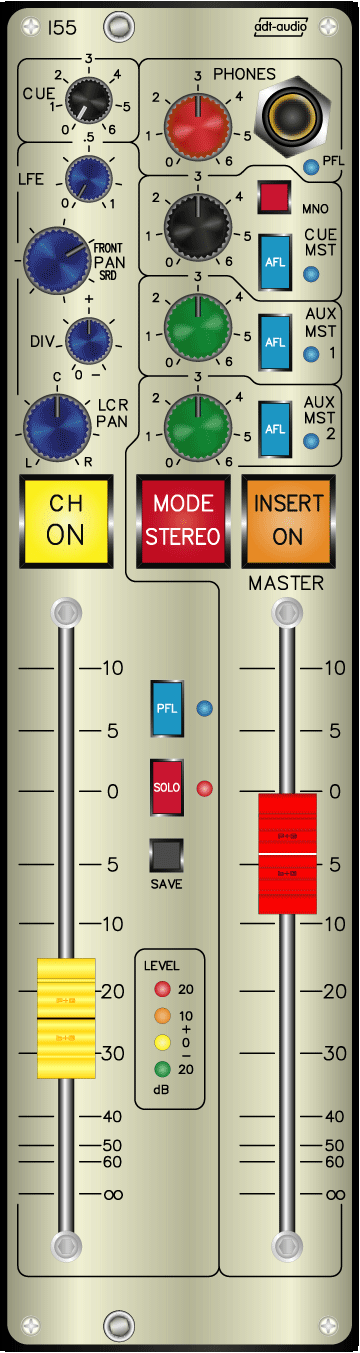

INTEGRATOR-SYSTEM
I55
5.1-SUMMENMODUL FÜR
INTEGRATOR-MAIN-FRAME
Technische Daten:
Summenbereich
Stereo-Eingang
Blockschaltbilder:
Summenbereich
Aux-Cue-Master-Bereich
Stereo-Eingang
  • komplettes Surround-Summenmodul mit allen erforderlichen Funktionen
  • Summenverstärker für Aux- und Cuewege
  • integrierter Stereo-Eingang
  • integrierter Koppeleingang zur Anschaltung von Erweiterungsrahmen
  • schaltbarer Einschleifpunkt in der Surroundsumme
  • PFL-Summenverstärker
  • integrierter Kopfhörerverstärker mit automatischer PFL-Aufschaltung

Das Surround-Summenmodul I55 enthält alle benötigten Funktionen, um aus einem INTEGRATOR-Main-Frame mit Eingangsmodulen ein funktionsfähiges Mischpult für 5.1-Surround-Technik zu machen. Neben der 5.1-Summe mit schaltbarem Einschleifpunkt und Summenregler sind Summenverstärker für die Abzweigsummen Aux 1, Aux 2 und Cue sowie die PFL-Summe vorhanden. Ein eingebauter Kopfhörerverstärker ermöglicht eine direkte Abhörkontrolle in Stereo. Die PFL-Summe wird automatisch auf den Kopfhörerausgang aufgeschaltet. Ein vollständiger Stereo-Eingang und ein Koppeleingang vervollständigen die Ausstattung des Moduls.

5.1-Summe

Die Ausgangssignale der Surround-Bus-Amps wird über den erdsymmetrisch ausgeführten Einschleifpunkt auf den Summenregler geführt. An den Einschleifausgängen liegt immer ein Ausgangssignal an. Die ebenfalls erdsymmetrisch ausgeführten Einschleifeingänge werden durch die Taste INSERT-ON in den Signalweg eingeschaltet. Der Summeninsert kann zur Einbindung beliebiger Summenbearbeitungs-geräte benutzt werden. Für Surround-Anwendungen stehen der Dynamikprozessor DYNAROUND und der 5.1-Basisbreiten- und Rich-tungsregler DIMENSIONS zur Verfügung. Eine integrierte Downmix-Matrix mit festgelegten Parametern ermöglicht den einfachen Stereo-Betrieb einer mit dem Surround-Summenmodul I55 bestückten INTEGRATOR-Anlage. Der Summenausgang ist erdsymmetrisch und kann über die externe Verstärkereinheit I26 auch symmetrisch-erdfrei ausgeführt werden.

Ein mit der Surround-Summeneinheit I55 bestücktes INTEGRATOR-System eignet sich zur Kombination mit dem 5.1-Controller-System DIRECTOR. In Verbindung mit DIRECTOR lassen sich Surround-Anlagen mit allen wünschenswerten Optionen und Features variabel aufbauen.

Aux- und Cue-Summen

Die Summenverstärker für Aux und Cue sind mit Drehpotentiometern für den Summenpegel ausgestattet. Zur Abhörkontrolle ist pro Summenverstärker eine AFL-Taste vorhanden, mit der das Ausgangssignal der jeweiligen Summe auf die PFL-Schiene aufgeschaltet werden kann. Die Summenvestärker Aux1 und Aux2 sind in Mono ausgeführt. Der Cue-Summenverstärker arbeitet in Stereo und ist mit einer zusätzlichen Mono-Taste ausgerüstet. Die Ausgänge aller Summen sind erdsymmetrisch ausgeführt.

Stereo-Eingang

Das Summenmodul ist mit einem zusätzlichen Stereo-Eingangskanal ausgestattet. Über diesen Eingang können vorgemischte Harddiskmischungen oder auch Ausgänge von Hallgeräten zugeführt werden. Der Stereo-Eingang ist erdsymmetrisch ausgeführt und für einen Pegel von + 6 dBu ausgelegt. Ein Cue-Weg, der vor Regler abgreift, ist vorhanden. Der Cue-Weg wird in Stereo angesteuert. Das Signal wird über einen 100-mm-Flachbahnsteller mit 10 dB Einstelldämpfung auf die Surround-Panorama-Sektion geführt. Die Ausführung entspricht exakt der im Stereo-Eingangsmodul I69 eingesetzten Schaltung. Die Leuchtdrucktaste CH-ON schaltet den Kanal ein. Die PFL-Taste ermöglicht das Vorhören des Stereoeingangskanals. Die Solo-Logik arbeitet wie in den Eingangskanalmodulen und schaltet den Hauptweg in die Stereosumme und die Auxwege sowie den Cue-Weg in Stellung hinter Regler stumm. Zur Kontrolle des Pegels dient eine Ledkette mit 4 Leuchtdioden.

Koppeleingang

Das Summenmodul ist mit einem Koppeleingang bestückt, der die Anschaltung eines weiteren Rahmen ermöglicht. Nähere Erläuterungen zur Verkopplung von mehreren Rahmen finden Sie auf in der Beschreibung des Koppelverstärkers I70.

Kopfhörerverstärker und PFL

Zur einfachen Abhörkontrolle ist der Summenzug mit einem Kopfhörerverstärker bestückt, dessen Eingang normalerweise auf dem Stereoausgang der Hauptsumme aufliegt. Wird eine PFL-Taste innerhalb des Systems gedrückt, wird der Kopfhörerverstärker automatisch auf die PFL-Summe umgeschaltet. Die Aufschaltung von PFL wird über eine Leuchtdiode gemeldet. Zur Regelung der Lautstärke ist ein Drehpotentiometer vorhanden. Der Verstärker ist für alle handelsüblichen Kopfhörertypen mehr als ausreichend dimensioniert. Mit einem einfachen Adapterkabel kann der Kopfhörerausgang auf zur Ansteuerung von Abhörlautsprechern verwendet werden. Die INTEGRATOR-Module I61 bis I65 und I79 ermöglichen den Aufbau von kompletten Abhörkreuzschienen und -regeleinheiten in Stereo und Surround-Technik.
