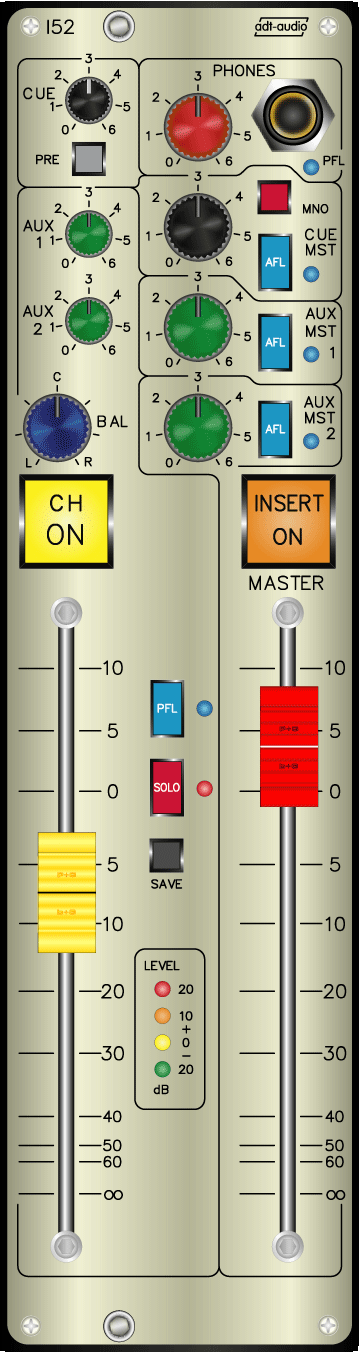

Das Stereo-Summenmodul I52 enthält alle benötigten Funktionen, um aus einem INTEGRATOR-Main-Frame mit Eingangsmodulen ein funktionsfähiges Mischpult zu machen. Neben der Stereo-Summe mit schaltbarem Einschleifpunkt und Summenregler sind Summen-verstärker für die Abzweigsummen Aux 1, Aux 2 und Cue sowie die PFL-Summe vorhanden. Ein eingebauter Kopfhörerverstärker ermöglicht eine direkte Abhörkontrolle. Die PFL-Summe wird automatisch auf den Kopfhörerausgang aufgeschaltet. Ein vollständiger Stereo-Eingang und ein Koppeleingang vervollständigen die Ausstattung des Moduls.

Stereo-Summe

Das Ausgangssignal der Stereo-Bus-Amps wird über den erdsymmetrisch ausgeführten Einschleifpunkt auf den Summenregler geführt. An den Einschleifausgängen liegt immer ein Ausgangssignal an. Die ebenfalls erdsymmetrisch ausgeführten Einschleifeingänge werden durch die Taste INSERT-ON in den Signalweg eingeschaltet. Der Summeninsert kann zur Einbindung beliebiger Summen-bearbeitungsgeräte benutzt werden. Durch die standardisierte Multicoreverkabelung ist die Einbindung von Geräten der INTEGRATOR-Serie und der High-End-Kassettenbaureihe V700 sehr einfach zu realisieren. Der Summenausgang ist erdsymmetrisch und kann über die externe Verstärkereinheit I26 auch symmetrisch-erdfrei ausgeführt werden.

Aux- und Cue-Summen

Die Summenverstärker für Aux und Cue sind mit Drehpotentiometen für den Summenpegel ausgestattet. Zur Abhörkontrolle ist pro Summenverstärker eine AFL-Taste vorhanden, mit der das Ausgangssignal der jeweiligen Summe auf die PFL-Schiene aufgeschaltet werden kann. Die Summenvestärker Aux1 und Aux2 sind in Mono ausgeführt. Der Cue-Summenverstärker arbeitet in Stereo und ist mit einer zusätzlichen Mono-Taste ausgerüstet. Die Ausgänge aller Summen sind erdsymmetrisch ausgeführt.

Stereo-Eingang

Das Summenmodul ist mit einem zusätzlichen Stereo-Eingangskanal ausgestattet. Über diesen Eingang können vorgemischte Harddisk-mischungen oder auch Ausgänge von Hallgeräten zugeführt werden. Der Stereo-Eingang ist erdsymmetrisch ausgeführt und für einen Pegel von + 6 dBu ausgelegt. Ein Cue-Weg und beide Aux-Wege sind vorhanden. Der Cue-Weg wird in Stereo angesteuert und kann wahlweise vor oder hinter Regler abgegriffen werden. Die beiden Aux-Wege werden über eine Monomatrix immer hinter Regler angesteuert. Das Signal wird über einen 100-mm-Flachbahnsteller mit 10 dB Einstelldämpfung und ein als Balanceregler mit 0 dB Mittendämpfung ausgeführtes Pan-Pot in die Stereosumme eingemischt. Die Leuchtdrucktaste CH-ON schaltet den Kanal ein. Die PFL-Taste ermöglicht das Vorhören des Stereoeingangs-kanals. Die Solo-Logik arbeitet wie in den Eingangskanalmodulen und schaltet den Hauptweg in die Stereosumme und die Auxwege sowie den Cue-Weg in Stellung hinter Regler stumm. Zur Kontrolle des Pegels dient eine Ledkette mit 4 Leuchtdioden.

Koppeleingang

Das Summenmodul ist mit einem Koppeleingang bestückt, der die Anschaltung eines weiteren Rahmen ermöglicht. Nähere Erläuterungen zur Verkopplung von mehreren Rahmen finden Sie auf in der Beschreibung des Koppelverstärkers I70.

Kopfhörerverstärker und PFL

Zur einfachen Abhörkontrolle ist der Summenzug mit einem Kopfhörerverstärker bestückt, dessen Eingang normalerweise auf der Stereosumme aufliegt. Wird eine PFL-Taste innerhalb des Systems gedrückt, wird der Kopfhörerverstärker automatisch auf die PFL-Summe umgeschaltet. Die Aufschaltung von PFL wird über eine Leuchtdiode gemeldet. Zur Regelung der Lautstärke ist ein Drehpotentiometer vorhanden. Der Verstärker ist für alle handelsüblichen Kopfhörertypen mehr als ausreichend dimensioniert. Mit einem einfachen Adapterkabel kann der Kopfhörerausgang auf zur Ansteuerung von Abhör-lautsprechern verwendet werden. Die INTEGRATOR-Module I61 bis I65 und I79 ermöglichen den Aufbau von kompletten Abhörkreuzschienen und –regeleinheiten für Abhören und Einspielen.
