INTEGRATOR SYSTEM

I43

STEREO-EINGANGS-VERSTÄRKER MIT HÖHEN- UND TIEFENSPERRE FÜR 4HE-KASSETTENTRÄGER

das umfangreiche Programm an Studiogeräten finden Sie hier:
Technische Daten
Ein Stereo-Line-Eingangsverstärker.

Der Stereo-Eingangsverstärker I43 ist für den Einbau in Trägerrahmen mit 4 Höheneinheiten geeignet. Der Verstärker ist für den Anschluss von Keyboards, Samplern, CD-Playern und allen Arten von sonstigen Stereo-Signalquellen geeignet. Eine aufwendige Eingangswahlschaltung, die Verstärkungsregelung mit großem Regelbereich und eine Balanceregelung ermöglichen die optimale Anpassung an die angeschlossene Signalquelle.

Der Eingänge sind elektronisch symmetriert oder symmetrisch-erdfrei und mittelohmig ausgeführt. Mit einer Eingangsimpedanz von 20 kOhm können auch hochohmige Quellen ohne Probleme angeschlossen werden. Der Verstärker kann durch entsprechenden Anschluss am Eingang auch als Symmetrierverstärker verwendet werden.

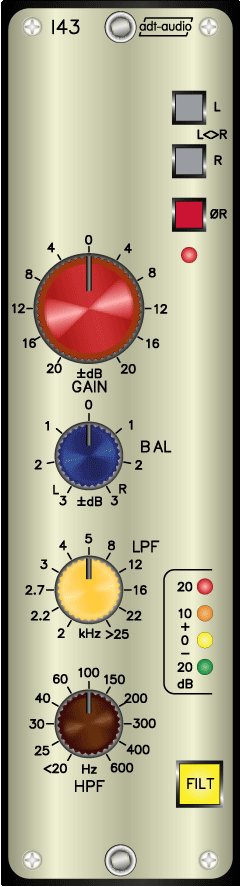

Die Taste L schaltet beide Ausgänge des Verstärkers auf den Eingangskanal Links. Analog schaltet die Taste R das rechte Eingangssignal auf beide Verstärkerausgänge auf. Drückt man beide Tasten gleichzeitig, so werden die beiden Kanäle vertauscht. Die Taste ØR dreht die Phase im rechten Kanal. Damit können auch verpolt angelieferte Signale korrekt verarbeitet werden. Die Verstärkung kann zwischen -20 dB und +20 dB stufenlos eingestellt werden. Der 0 dB-Punkt durch eine Mittenrastung markiert. Zum Ausgleich von Pegelunterschieden zwischen den beiden Stereokanälen dient der Regler BAL. Er hat einen Regelbereich von ± 3 dB und regelt die beiden Stereo-Kanäle gegenläufig. Auch dieser Regler hat eine kalibrierte Mittenrastung. Besondere Filterschaltungen sorgen ohne Einfluss auf den Frequenz- und Phasengang für eine wirksame Unterdrückung von HF-Störungen. Eine Höhen- und Tiefensperre zur Unterdrückung von Störungen ist im Gerät integriert und wird durch die Taste FILT eingeschaltet.

Die Tiefensperre besitzt eine Flankensteilheit von 24 dB pro Oktave und ermöglicht die wirksame Unterdrückung von tieffrequenten Störungen und Trittschall. Sie kann von Aus (weniger als 20 Hz) bis 300 Hz geregelt werden. Der Regelverlauf ist im wichtigen Bereich von 40 bis 100 Hz gespreizt und ermöglicht eine feinfühlige Regelung. Die Höhensperre ist mit einer Flankensteilheit von 12 dB/Okt. ausgeführt und kann von Aus (oberhalb 20 kHz) bis 2 kHz geregelt werden.

Der Ausgangspegel wird über eine Leuchtdiodenkette mit 4 Leuchtdioden angezeigt. Das Meter zeigt den summierten Pegel beider Stereo-Kanäle an. Der Ausgang des Gerätes ist erdsymmetrisch oder symmetrisch-erdfrei ausgeführt und zum Anschluss an einen Eingang eines INTEGRATOR-Stereo-Eingangsmoduls vorgesehen. Selbstverständlich ist der I43 auch als einzelner Vorverstärker bestens geeignet.

Für den Einbau in Trägerrahmen mit 3 HE ist der baugleiche Eingangsverstärker I73 lieferbar.

Optionen

-s Ein- und Ausgangsübertrager
