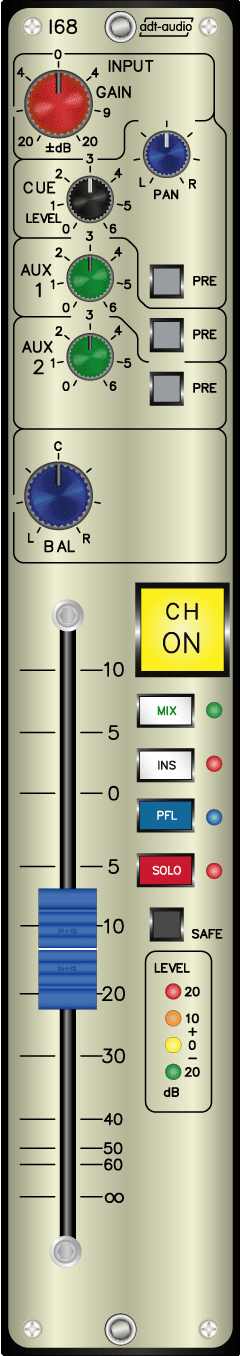

Stereo Eingangskanal I68

Der Stereo-Eingangskanal I68 ist zum Einbau in INTEGRATOR Main-Frames oder Extention-Frames geeignet. Er ist mit einer Panorama-Sektion für Stereo ausgerüstet.

Eingang

Der I68 ist mit einem erdsymmetrisch ausgeführten Stereoeingang ausgestattet. Der Eingang kann durch den Regler GAIN mit einem Bereich von ± 20 dB in der Verstärkung geregelt werden. Das geregelte Signal wird dem in Stereo ausgeführten Einschleifpunkt zugeführt.

Insert

Über den Einschleifpunkt können Equalizer, Dynamikeinheiten und beliebige sonstige Stereo-Bearbeitungsgeräte in den Signalweg gelegt werden. Neben den Geräten der INTEGRATOR-Serie können auch Geräte der High-End-Kassettenbaureihe V700 verwendet werden. Durch die standardisierte Multicore-Verkabelung ist die Integration einer beliebigen Anzahl von Kassettenträgern mit Bearbeitungsgeräten einfach und variabel möglich.

Der Einschleifpunkt ist erdsymmetrisch ausgeführt. Der Einschleifausgang führt immer Signal. Der Einschleifeingang wird durch die Taste INS in den Signalweg geschaltet.

Regler, PFL und Solo

Eine PFL-Schaltung und eine hiervon völlig getrennte Solo-Logik sind vorhanden. Über PFL kann der Eingang des Reglers direkt abgehört werden, ohne den Signalweg zu beeinflussen. Die Solo-Logik arbeitet als ‚Solo in Place’. Alle Kanäle, bei denen Solo nicht aktiviert ist, werden durch die Solo-Funktion stumm geschaltet. Die Stummschaltung wirkt auf den Hauptsignalweg, auf alle Abzweigwege in Stellung hinter Regler und auf die Aux-Wege in Stellung vor Regler. Nicht abgeschaltet werden der Cue-Weg, wenn er vor Regler geschaltet ist und der PFL-Abgriff. Mit der Taste SAFE kann der Kanal aus der Soloschiene herausgenommen werden. Er wird dann von Solo nicht mehr abgeschaltet und kann kein Solo mehr auslösen. Die Leuchtdrucktaste CH-ON schaltet den kompletten Kanal ein.

Die Regelung des Pegels erfolgt über einen 100-mm-Stereo-Flachbahnsteller mit 10 dB Einstelldämpfung. Vom Ausgang des Reglers wird das Signal auf das Panorama-Potentiometer und die Kanalausgangsverstärker geführt. Die erdsymmetrischen Kanalausgänge ermöglichen die Verwendung des Moduls für Aufnahmen auf Mehrspurgeräten. Die Panorama-Sektion ist als Balance-Regler mit 0 dB Mittendämpfung ausgeführt. Der Ausgang der Panorama-Sektion wird über die Taste MIX auf die 5.1-Summe geschaltet.

Abzweige

Zwei Mono-Auxwege und ein Stereo-Cueweg sind vorhanden. Die beiden Auxwegen liegen normalerweise hinter dem Regler und können durch einzelne PRE-Tasten vor Regler geschaltet werden. Der PRE-Abgriff liegt hinter der Channel-On und Solo-Schaltung, sodass auch in dieser Betriebsart die Auxwege mit dem Kanal zusammen abgeschaltet werden. Die Ansteuerung der Auxwege erfolgt sowohl vor wie auch hinter Regler über Matrixstufen in Mono. Der Stereo-Cueweg ist mit einen Levelpoti und einem Pan-Pot ausgeführt. Auch er greift normalerweise hinter dem Regler ab und kann durch eine weitere PRE-Taste vor den Regler geschaltet werden. Für den Cueweg liegt der PRE-Abgriff jedoch vor der Channel-On und der Solo-Schaltung. Wenn der Cueweg während der Aufnahme zum Einspielen benutzt wird, kann man Solo und Channel-On benutzten, ohne die Einspielung zu verändern. Der Cueweg wird mit dem Stereo-Signal angesteuert.

Der Pegel am Eingang des Reglers wird durch eine Ledkette mit 4 Leuchtdioden angezeigt. Angezeigt wird der Spitzenpegel des lauteren Stereokanals.

Wird der I68 zusammen mit 5.1-Summeneinheiten des Typs I55 verwendet, so werden vom Panorama des I68 die beiden Frontkanäle L und R angesteuert.
