INTEGRATOR-SYSTEM
I67
EINGANGSKANAL MONO NACH 5.1 FÜR INTEGRATOR MAIN-FRAME
Blockschaltbild
Technische Daten
  • 2 Mono-Eingänge, umschaltbar
  • schaltbarer Einschleifpunkt
  • 100 mm Hauptregler
  • 5.1 Panorama-Sektion mit Divergence und LFE-Regler
  • PFL und Solo in Place
  • Channel On-Taste
  • Stereo-Cue-Weg mit Level und Pan, 2 Auxwege
  • alle Sendewege umschaltbar PRE/POST
  • Cue-Send als Monitorweg auf Input 2 schaltbar
  • Pegelmesser mit 4 Leuchtdioden

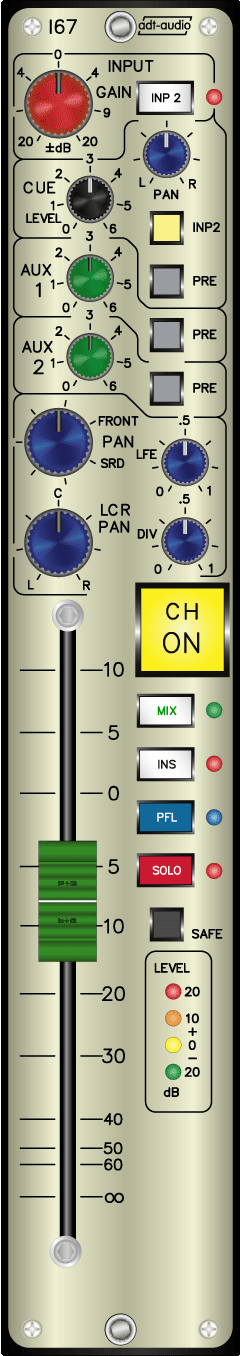

Der Mono-Eingangskanal I67 ist zum Einbau in INTEGRATOR Main-Frames oder Extention-Frames geeignet. Er ist mit einer Panorama-Sektion für 5.1 ausgerüstet.

Eingang

Der I67 ist mit zwei erdsymmetrisch ausgeführten Monoeingängen ausgestattet. Die Umschaltung auf den zweiten Eingang erfolgt über die Taste INP2. Der gewählte Eingang kann durch den Regler GAIN mit einem Bereich von ± 20 dB in der Verstärkung geregelt werden. Das geregelte Signal wird dem Einschleifpunkt zugeführt.

Insert

Über den Einschleifpunkt können Equalizer, Dynamikeinheiten und beliebige sonstige Bearbeitungsgeräte in den Signalweg gelegt werden. Neben den Geräten der INTEGRATOR-Serie können auch Geräte der High-End-Kassettenbaureihe V700 verwendet werden. Durch die standardisierte Multicore-Verkabelung ist die Integration einer beliebigen Anzahl von Kassettenträgern mit Bearbeitungsgeräten einfach und variabel möglich.

Der Einschleifpunkt ist erdsymmetrisch ausgeführt. Der Einschleifausgang führt immer Signal. Der Einschleifeingang wird durch die Taste INS in den Signalweg geschaltet.

Regler, PFL und Solo

Eine PFL-Schaltung und eine hiervon völlig getrennte Solo-Logik sind vorhanden. Über PFL kann der Eingang des Reglers direkt abgehört werden, ohne den Signalweg zu beeinflussen. Die Solo-Logik arbeitet als ‚Solo in Place’. Alle Kanäle, bei denen Solo nicht aktiviert ist, werden durch die Solo-Funktion stumm geschaltet. Die Stummschaltung wirkt auf den Hauptsignalweg, auf alle Abzweigwege in Stellung hinter Regler und auf die Aux-Wege in Stellung vor Regler. Nicht abgeschaltet werden der Cue-Weg, wenn er vor Regler geschaltet ist und der PFL-Abgriff. Mit der Taste SAFE kann der Kanal aus der Soloschiene herausgenommen werden. Er wird dann von Solo nicht mehr abgeschaltet und kann kein Solo mehr auslösen. Die Leuchtdrucktaste CH-ON schaltet den kompletten Kanal ein.

Die Regelung des Pegels erfolgt über einen 100-mm-Flachbahnsteller mit 10 dB Einstelldämpfung. Vom Ausgang des Reglers wird das Signal auf das Panorama-Potentiometer und den Kanalausgangsverstärker geführt. Der erdsymmetrische Kanalausgang ermöglicht die Verwendung des Moduls für Aufnahmen auf Mehrspurgeräten. Die Panorama-Sektion ist für die Ansteuerung der 5.1-Summe ausgeführt. Das LCR-Pan regelt vorne zwischen den 3 Frontkanälen L, C und R und hinten zwischen den Surroundkanälen LS und RS. Frontseitig wird die Arbeitsweise durch den Divergence-Regler bestimmt. In der Nullstellung dieses Reglers wird von ‚nur Links’ über ‚nur Center’ nach ‚nur Rechts’ geregelt. In der Stellung 1 des Divergence-Potis regelt das LCR-Pan von ‚nur Links’ über ‚Links + Center + Rechts’ nach ‚nur Rechts’. In den Zwischenstellungen wird der Pegel auf den Kanälen Links und Rechts in der Mittelstellung des LCR-Pan von 100 % bis auf 0 geregelt. Durch die Stellung des Divergence-Reglers verändert sich der Breiteneindruck in der Frontebene. Das Front-Surround-Pan regelt die Frontkanäle gegen die Surroundkanäle mit einer Mittendämpfung von 3 dB. In den Extremstellungen sind die Surroundkanäle bzw. die Frontkanäle stumm geschaltet. Die Ansteuerung des LFE-Kanals erfolgt über ein weiteres Potentiometer im Bereich von 0 bis 100 %. Der Ausgang der Panorama-Sektion wird über die Taste MIX auf die 5.1-Summe geschaltet.

Abzweige

Zwei Mono-Auxwege und ein Stereo-Cueweg sind vorhanden. Die beiden Auxwegen liegen normalerweise hinter dem Regler und können durch einzelne PRE-Tasten vor Regler geschaltet werden. Der PRE-Abgriff liegt hinter der Channel-On und Solo-Schaltung, sodass auch in dieser Betriebsart die Auxwege mit dem Kanal zusammen abgeschaltet werden. Der Stereo-Cueweg ist mit einen Levelpoti und einem Pan-Pot ausgeführt. Auch er greift normalerweise hinter dem Regler ab und kann durch eine weitere PRE-Taste vor den Regler geschaltet werden. Für den Cueweg liegt der PRE-Abgriff jedoch vor der Channel-On und der Solo-Schaltung. Wenn der Cue-Weg während der Aufnahme zum Einspielen benutzt wird, kann man Solo und Channel-On benutzten, ohne die Einspielung zu verändern. Die Taste INP2 legt den Cue-Weg vorrangig auf den zweiten Moduleingang. Wird an den zweiten Eingang der Ausgang einer Aufnahmespur angeschlossen, so kann über diese Schaltung der Cue-Weg als Monitorweg zur Abhörkontrolle bei Mehrspuraufzeichnungen verwendet werden, während der Hauptweg zur Aufnahme genutzt wird.

Der Pegel am Eingang des Reglers wird durch eine Ledkette mit 4 Leuchtdioden angezeigt.

Wird der I67 zusammen mit Stereo-Summeneinheiten des Typs I52 verwendet, so werden vom Panorama des I67 die beiden Frontkanäle L und R kompatibel angesteuert. Hierbei muss der Divergenzregler in Stellung 1 stehen und das Front-Surround-Pan muss in Stellung Front gebracht werden.
