INTEGRATOR-SYSTEM

I65

SURROUND-WAHLEINHEIT FÜR ABHÖREN UND MESSEN FÜR 4HE-KASSETTENTRÄGER

das umfangreiche Programm an Studiogeräten finden Sie hier:
Technische Daten

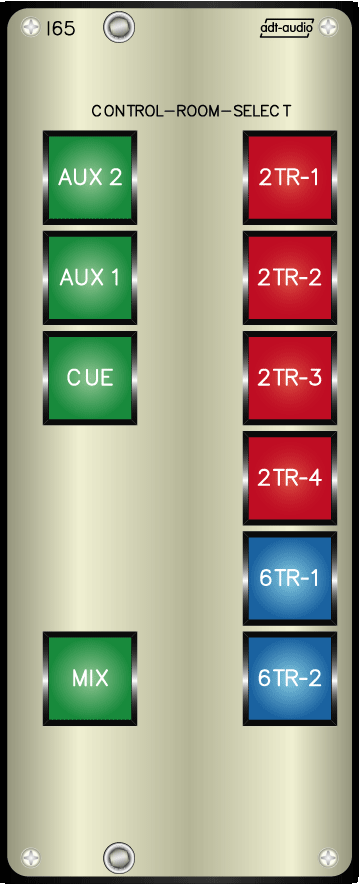

Eine Wahleinheit mit 10 Quellen in Surround-Technik

Die Surround-Wahlkassette I65 ist für den Einbau in Trägerrahmen mit 4 Höheneinheiten geeignet. Das Gerät wird innerhalb des Trägerrahmens auf Platz 9 installiert. Dieser Rahmenplatz verfügt serienmäßig über alle benötigten Anschlüsse. Die Einheit ist mit 10 Tasten zur Anwahl von Signalquellen ausgestattet und kann als Abhörtastensatz, oder Eingangswähler für ein Peakmeter verwendet werden.

Die Wahlkassette arbeitet rein passiv. Die Schaltung der Audiosignale erfolgt über symmetrisch über hochwertige Relais, die über eine Logikbaugruppe angesteuert werden. Die Logikeinheit bewirkt die Selbsthaltung und gegenseitige Auslösung der Schaltungen und erzeugt ein ‚Break before Make-Delay’, das eine Zusammenschaltung der anliegenden Signalquellen während des Schaltvorgangs verhindert. Die Einheit wählt eine der 10 Signalquellen aus und legt diese auf den Ausgang.

Die Tasten 2TR-1 bis 2TR-4 4 gleichwertige Stereo-Signalquellen, die über einen SubD25-Verbinder angelegt werden können. Die Eingänge für MIX und CUE und AUX1 und AUX2 dienen in Verbindung mit einer 5·1-INTEGRATOR-Mischeinheit zum Abhören der Summen. Elektrisch sind die Quellen CUE, AUX1 und AUX2 ebenfalls als Stereo-Eingänge ausgeführt, sodass jede beliebige Verwendung möglich ist. Die Tasten 6TR-1 und 6TR-2 ermöglichen die Anwahl von Surround-Quellen mit 6 Kanälen und können als als ‚Hinter-Band’-Abhörtasten für 5·1-Mischungen benutzt werden. Die Taste MIX, die zum Abhören der Surround-Summe der INTEGRATOR-Mischeinheit dient, ist ebenfalls sechskanalig ausgeführt. Die Farbe und Beschriftung der Tastenkappen kann nach Ihren Wünschen ausgeführt werden. Eine Verkopplung mehrerer Einheiten miteinander ist möglich. Ebenfalls kann eine Verkopplung mit den Stereo-Ausführungen I64 und I79 erfolgen.
